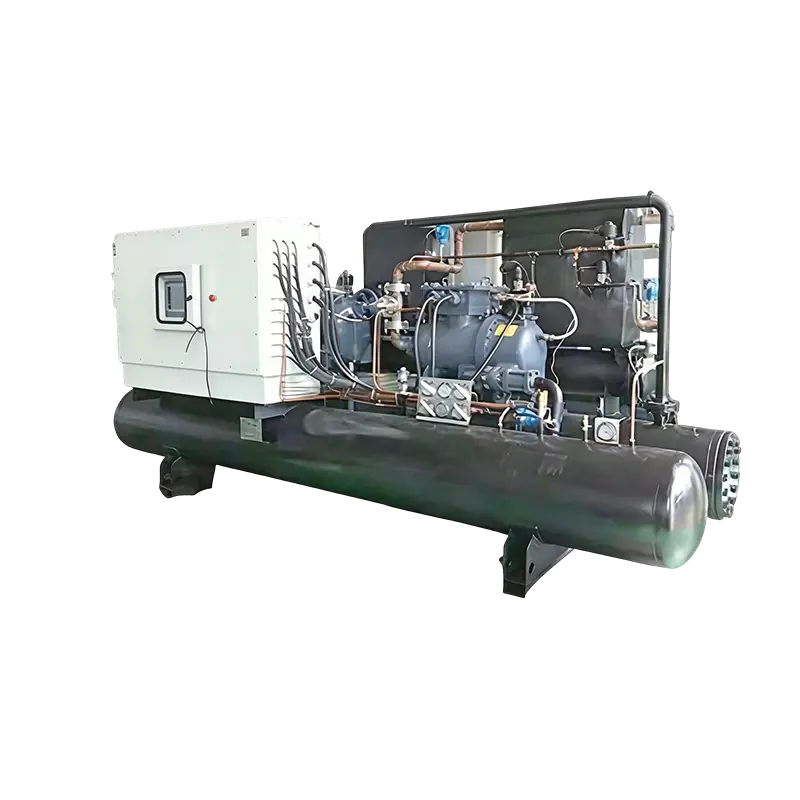

Vízhűtéses csavaros hűtő

Környezeti hőmérsékletű kriogén egykompresszoros kettős kompresszoros vízhűtéses csavaros hűtő

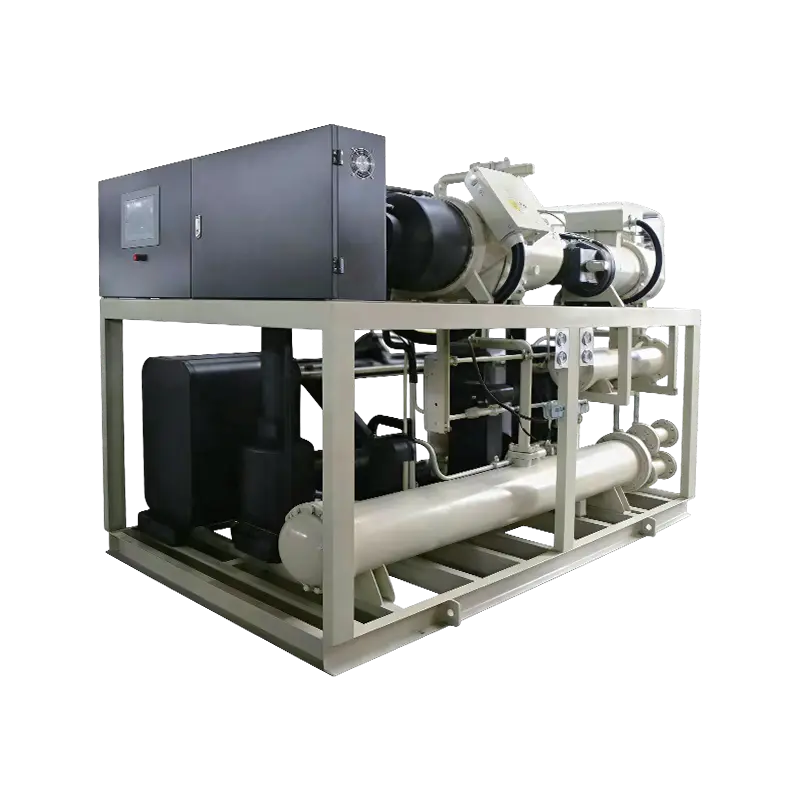

Vízhűtéses csavaros egykompresszoros kétfokozatú hűtő (-45 ℃)

A hagyományos egyfokozatú csavarkompresszorok -40 ℃ minimális párolgási hőmérsékletet érnek el. Az alacsonyabb hőmérséklet eléréséhez kétlépcsős kaszkádrendszerre van szükség. Ezzel egyidejűleg a nagy nyomásarányú viszonyok jelentős kihívásokat jelentenek a hagyományos egyfokozatú kompresszorok számára, beleértve a túlzott szivárgást és a megemelkedett nyomóhőmérsékletet. Ezek a korlátozások alacsony hatékonyságot és megbízhatóságot eredményeznek szélsőséges üzemi körülmények között. Az egyegységes, kétlépcsős tömörítés hatékonyan megoldja ezeket a problémákat.
A kétfokozatú kompresszorrendszer olyan figyelemre méltó előnyöket kínál, mint a kis helyigény és az egyszerűsített vezérlés. Az egyfokozatú kompressziós rendszerekhez képest nagy hatékonyságot és kiemelkedő megbízhatóságot biztosít. Alkalmas különféle iparágakban, beleértve az alacsony hőmérsékletű hűtési termékeket, a folyamathűtést, a gyógyszergyártást és a biokémiát.

Vízhűtéses csavaros kaszkádhűtő (-55 ℃)
Ez a sorozat -8 ℃-ig éri el a minimális kilépő vízhőmérsékletet. Ultra-alacsony hőmérsékletű hűtőink kaszkád hűtőegységek, amelyeket fő műszaki csapatunk fejlesztett ki, kihasználva a közepes és alacsony hőmérsékletű hűtőberendezések tervezésében szerzett több évtizedes tapasztalatot, és integrálva a hazai és nemzetközi partnerek fejlett technológiáit. Jellemzőik a nagy hatásfok, az energiatakarékosság, a környezetbarátság és a kivételes megbízhatóság. A kaszkádegységeket elsősorban -35 ℃ és -80 ℃ közötti másodlagos hűtőközegekhez használják, a gyógyszer- és vegyiparban, reaktorkristályosításban, nagyvákuum-desztillációban, repülőgép-alkatrészek tesztelésében, gázvisszanyerésben, élelmiszer-hűtésben, kriogén fegyvertárolásban és egyéb alacsony hőmérsékletű környezetben.

Lépjen kapcsolatba velünk azonnal

+86 18921753771

E-mail

[email protected]

Eredeti európai technológiából származik.
Termékeink alapvető technológiai felkészültségének biztosítása.

PREV：Nincs korábbi cikk
KÖVETKEZŐ：Nincs következő cikk

Termékleírás
Termékleírások

Vízhűtéses csavaros hűtő
Terméklehetőségek
·Sós víz elpárologtató
·Teljes hővisszanyerés/részleges hővisszanyerés
· Speciális tápegység
·Fokozatmentes energiaszabályozás
·Szivattyú/hűtőtorony vezérlés
· Távoli kommunikációs csatlakozás
· Frekvencia átalakítás

A termékek jellemzői
· A QTwin csavarkompresszor márkát nagy hatékonysággal, alacsony zajszinttel, kevésbé kopással és hosszú üzemidővel használják.
· Négyfokozatú hangerőszabályozás vagy 0%-100%-os automatikus szabályozás.
· Használja a német SIEMENS PLC mikroszámítógépes vezérlését, LCD érintőképernyővel, angol és kínai ember-gép interfésszel.
·Teljes meghibásodás elleni védelem: magas és alacsony nyomás elleni védelem, légkisülés elleni védelem. olajszint védelem vízáramlás védelem, fordított és hiányfázis elleni védelem hűtöttvíz fagyás elleni védelem, hűtővíz túlterhelés elleni védelem.
· A változó hűtött víz hőmérséklet szélesebb tartománya, hogy megfeleljen az alacsony hőmérsékletű ipari követelményeknek.

Termékleírás
· Hűtőközeg: R134A/R407C
·Kondenzátor: szennyeződési tényező 0,044m2,9C/KW
·Tápellátás: 380V/3P/50Hz
·Elpárologtató/kondenzátor max. víznyomásesés:1.0MPa
·Elpárologtató: szennyeződési tényező 0,018m2,9C/KW
·Megengedett feszültségingadozás:±5%
·Megengedett frekvenciaingadozás:±2%

Kompresszor
Válasszon félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszort a világhírű márkától. A tengelytömítés szivárgásának lehetősége nulla. A forgó kipufogó-kialakítás, a negyedik generációs sorozat legújabb fejlesztése, optimalizálja a kerületi sebességet, a hajtómű kiváló kialakítását, hogy az egység nagyobb kompressziós hatásfokkal rendelkezzen. A dupla nyomáskompenzált rotorház nagyon erős, még nagy nyomás alatt sem tágul, és affektíven csökkenti a zajt.

Hőcserélő
Ennek a sorozatnak a kondenzátora és elpárologtatója héj- és csőhőcserélőt alkalmaz, új, nagy hatékonyságú hőcserélő szerkezetet használva, a hőcserélő a legfejlettebb és leghatékonyabb hőcserélő csőköteget alkalmazza, egyedi geometriai jellemzőkkel és fokozott csőmag-forralással, amely párologtatási magot igényel, erősíti a csőben lévő folyadékot, és késlelteti a belső átviteli időt, a vízoldali áramlást, ugyanabban a falban. a legjobb teljesítmény elérése érdekében az előző kialakítással összehasonlítva a hőátadási hatékonyság egyedi kialakítása 30%-kal nő. Párologtató párologtatócső belső csavarhoronnyal a külső homorú fogakon, fokozott hőátadási technológia, kondenzátorcső belső csavarhoronyvágó fogak technológiája, javítja az elpárologtató és a kondenzátor hőátadási hatékonyságát és a párolgási hőmérsékletet, és végső soron javítja az egység energiahatékonysági arányát.

PL
Egy jó, teljes kínai interaktív interfész az automatikus vezérlési funkció elérése, mielőtt az LCD kijelzőn a gép valós idejű szobrai működnének, a precíz felügyeleti egység optimális állapotban működik, az érintőpanel tömített, vízálló, porálló, korrózióálló, hosszú élettartamú. Hűtőközeg-szivattyúkkal, hűtővíz-szivattyúkkal és hűtőtorony ventilátor-reteszelő funkcióval felszerelt.

Alacsony hőmérsékletű hűtők
SW sorozatú alacsony hőmérsékletű hűtők jól ismert márkákon alapulnak, mint félhermetikus csavarkompresszor, beépített szívószűrő, olajszűrő, olajleválasztó, biztonsági szelep és védelmi modul, szivárgásmentes, alacsony zajszint, stabil működés.

Vízhűtéses csavaros egykompresszoros kétfokozatú hűtő (-45 ℃)
Termékjellemzők
· Moduláris konfiguráció: A nagy és alacsony nyomású fokozatok moduláris kialakítása lehetővé teszi a különböző nyomásszintek közötti felcserélhetőséget.
· Nagynyomású szakaszos kirakodási csúszka: Szabadalmaztatott automatikus ürítő mechanizmus a nagynyomású szakaszhoz. A tiszta mechanikai kialakítás szükségtelenné teszi a külső alkatrészeket, például a mágnesszelepeket, lehetővé téve az egyszerű és hatékony, könnyű terhelésű kompresszor indítását.
· Beépített szívó visszacsapó szelep: Nagyobb modelleknél beépített szívó visszacsapó szelep szerkezetet tartalmaz a beépítési hely csökkentése érdekében.
· Optimalizált motorhűtés áramlási út: Növeli a kompresszor hatékonyságát, miközben megbízható motorhűtést biztosít, lehetővé téve a rendkívül széles tartományban történő működést a kiváló alkalmazkodóképesség érdekében.
· Integrált Economizer légszűrő: Megbízható kompresszorvédelmet biztosít, és leegyszerűsíti a rendszer konfigurálását.

Vízhűtéses csavaros kaszkádhűtő (-55 ℃)
Termékjellemzők
· Széles hőmérsékleti tartomány: A másodlagos hűtőfolyadék hőmérséklete -35°C és -80°C között.
· Nagy megbízhatóság: Félhermetikus csavarkompresszorokat használ a működési hatékonyság fokozása érdekében, miközben kiküszöböli a nyitott kompresszoroknál gyakori szivárgási problémákat. Csökkenti a hűtőközeg-feltöltést és a tengelytömítések cseréjét, biztosítva a hosszú távú folyamatos működést.
· Teljesen automatizált vezérlés: Fejlett Siemens PLC technológiát alkalmaz a teljesen automatizált működés érdekében.
· Nagy hatékonyság és energiamegtakarítás: A félhermetikus csavarkompresszorok gazdaságos működéssel növelik a hatékonyságot. A nagy hatásfokú import hőcserélők alacsony és közepes hőmérsékletű fokozatokban biztosítják az energiahatékony működést rész- és teljes terhelés mellett is.
· Kapacitásmoduláció: Az egység négyfokozatú kapacitásszabályozást (25%, 50%, 75%, 100%) és fokozatmentes állítást kínál 25% és 100% között.
Professzionális energiatakarékos üzemeltetési megoldások: Testreszabott hűtési folyamatok az ügyfelek igényeire szabva, speciális termékekkel, amelyek megfelelnek az egyedi igényeknek.

Vízhűtéses csavarhűtő (egy kompresszoros)
Vízhűtéses csavarhűtő (egy kompresszoros)
SW-
Írja be			100S	135S	175S	190S	235S	260S	300S	320S	350S	380S	415S	495S	520S	570S	620S	640S	740S	820S	870S	980S
Névleges hűtőteljesítmény		kW	98	135	175.6	191.1	233.3	255.6	301.1	317.8	347.8	380	415	495	521.1	571.1	617.8	642.2	741.8	821.1	871.7	981.8
Névleges hűtőteljesítmény		10⁴kcal/óra	8.4	11.6	15.1	16.4	20.1	22	25.9	27.3	29.9	32.7	35.7	42.6	44.8	49.1	53.1	55.2	63.8	70.6	74.9	84.4
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A
Kompresszor	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőbemenet (kW)		23	30	39	42	51	56	63	66	73	80	88	103	108	118	126	130	150	167	177	199
	Névleges áram (A)		39.2	51.6	64.7	71	86.4	94.1	105.9	111.4	122.7	133.8	148.8	172.8	182.5	197.7	212.8	219.6	253	280.7	298.1	335.2
	Energetikai szabályozás		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Párologtató	Írja be		Csőszáraz nagy hatásfokú hőcserélő
	Áramlás (m³/h)		16.9	23.2	30.2	32.9	40.1	44	518	54.7	59.8	65.4	71.4	85.1	89.6	98.2	106.3	110.5	128.6	141.2	150.8	169.9
	Víznyomásesés (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Interfész mérete (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondenzátor	Írja be		Cső nagy hatásfokú hőcserélő
	Áramlás (m³/h)		20.8	28.4	36.9	40.1	48.9	53.6	62.6	66	72.4	79.1	86.5	102.9	108.2	118.5	127.9	132.8	154.4	170	181.2	204.1
	Víznyomásesés (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Interfész mérete (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Hűtőközeg	Írja be		R134A										R134A
Hűtőközeg	Hűtőközeg volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Teljes méretek	Hossz (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	szélesség (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Magasság (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Súly	A gép súlya (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Súly	Üzemi súly (kg)		900	1150	1300	1420	1540	1670	1890	1930	1970	2050	2330	2550	2950	3000	3200	3450	3750	4450	4600	4850
Állapot: A hűtővíz bemeneti/kimeneti hőmérséklete 12C/7℃; A kondenzvíz bemeneti/kimeneti hőmérséklete 30 ℃/35 ℃. Hőmérséklet kifejezés: hűtött víz kimeneti hőmérséklete 5 ℃ - 15 ℃; hűtővíz bemeneti hőmérséklet 19℃-33℃.

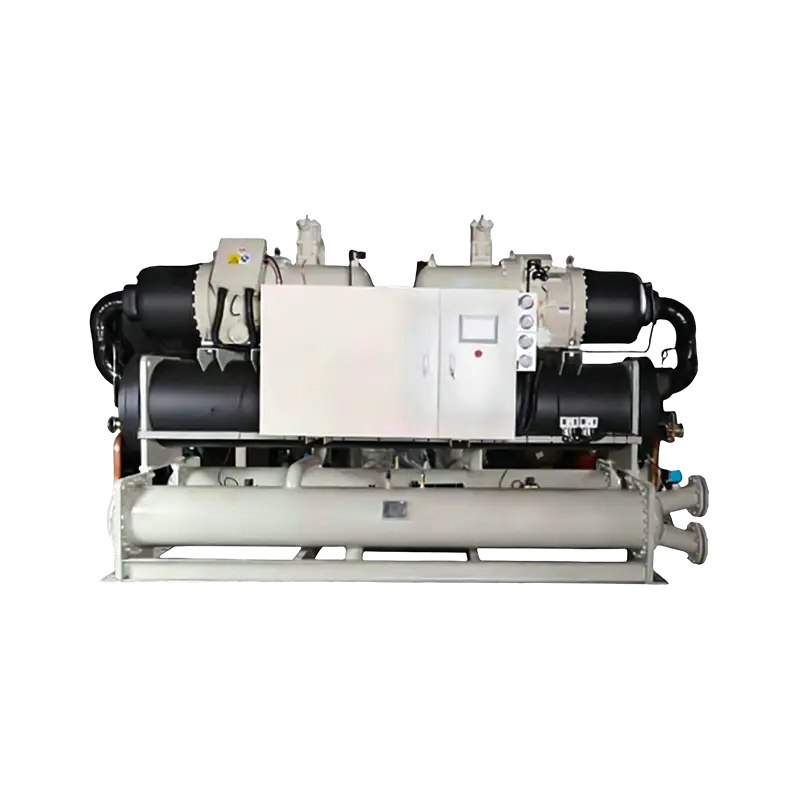

Vízhűtéses csavaros hűtő (kettős kompresszoros)
Vízhűtéses csavaros hűtő (kettős kompresszoros)
SW-
Írja be			830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D	830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D
Névleges hűtőteljesítmény		kW	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6
Névleges hűtőteljesítmény		10⁴kcal/óra	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A										Y-A
Kompresszor	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőbemenet (kW)		176	206	216	236	252	260	300	334	354	398	176	206	216	236	252	260	300	334	354	398
	Névleges áram (A)		297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4	297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4
	Energetikai szabályozás		0-12,5%-25%-37,5%-...100%										0-12,5%-25%-37,5%-...100%
Párologtató	Írja be		Csőszáraz nagy hatásfokú hőcserélő
	Áramlás (m³/h)		142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8	142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8
	Víznyomásesés (kPa)		65	68	68	70	70	72	72	73	73	75	65	68	68	70	70	72	72	73	73	75
	Interfész mérete (mm)		DN150	DN200						DN250			DN150	DN200						DN250
Kondenzátor	Írja be		Cső nagy hatásfokú hőcserélő
	Áramlás (m³/h)		173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4	173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4
	Víznyomásesés (kPa)		62	65	65	67	68	68	70	70	72	72	62	65	65	67	68	68	70	70	72	72
	Interfész mérete (mm)		DN125*2		DN150*2					DN200*2			DN125*2		DN150*2					DN200*2
Hűtőközeg	Írja be		R134A										R134A
Hűtőközeg	Hűtőközeg volume(kg)		140	170	180	200	220	240	280	330	340	370	140	170	180	200	220	240	280	330	340	370
Teljes méretek	Hossz (mm)		3800	3830	3830	4100	4100	4100	4550	4580	4680	4720	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	szélesség (mm)		1310	1360	1360	1390	1430	1500	1520	1530	1720	1720	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Magasság (mm)		2100	2250	2250	2270	2280	2290	2500	2640	2640	2640	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Súly	A gép súlya (kg)		4000	4500	5300	6000	6300	7000	7300	8300	8450	8800	4000	4500	5300	6000	6300	7000	7300	8300	8450	8800
Súly	Üzemi súly (kg)		4450	4950	6050	6600	6800	7550	7850	8900	9100	9300	4450	4950	6050	6600	6800	7550	7850	8900	9100	9300
Állapot: A hűtővíz bemeneti/kimeneti hőmérséklete 0 ℃/-5 ℃, kondenzvíz bemeneti/kimeneti hőmérséklete 30 ℃/35 ℃. Hőmérséklet: A hűtött víz kimeneti hőmérséklete -7 ℃ ~ 5 ℃, a hűtővíz bemeneti hőmérséklete 19 ℃ ~ 33 ℃. A hűtött vizet fagyállóként 25% glikolos vízzel vagy 20% kalcium-kloriddal kell hozzáadni.

Vízhűtéses csavarhűtő (négy kompresszor)

SW-
Írja be			2100Q	2300Q	2480Q	2570Q	2980Q	3300Q	3500Q	3950Q
Névleges hűtőteljesítmény		kW	2084.4	2284.4	2471.1	2568.9	2967.1	3284.4	3486.7	3927.1
		10⁴kcal/óra	179.3	196.5	212.5	220.9	255.2	282.5	299.9	337.7
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A
Kompresszor	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőbemenet (kW)		432	472	504	520	600	668	708	796
	Névleges áram (A)		730	790.8	851.2	878.4	1012	1122.8	1192.4	1340.8
	Energetikai szabályozás		0-6,25%-12,5%-18,75%-...100%
Párologtató	Írja be		Csőszáraz nagy hatásfokú hőcserélő
	Áramlás (m³/h)		358.2392.5424.6441.4509.8564.3599.1674.8
	Víznyomásesés (kPa)		95
	Interfész mérete (mm)		DN2002DN2502
Kondenzátor	Írja be		Cső nagy hatásfokú hőcserélő
	Áramlás (m³/h)		432.4473.6511.2530.7612.9679.1720.7811.5
	Víznyomásesés (kPa)		90
	Interfész mérete (mm)		DN2002DN2502
Hűtőközeg	Írja be		R134A
	Hűtőközeg volume(kg)		360	400	440	480	560	660	680	740
Teljes méretek	Hossz (mm)		4150	4150	4150	4620	4620	5000	5000	5000
	szélesség (mm)		2600	2600	2600	2600	2600	2600	2600	2720
	Magasság (mm)		2560	2560	2560	2600	2630	2650	2650	2700
Súly	A gép súlya (kg)		10500	11800	12850	13800	14600	15200	16850	17500
	Üzemi súly (kg)		12100	12500	13100	14300	15100	15800	17650	18800
Állapot: Hűtővíz bemeneti kimeneti hőmérséklet 12℃/7℃ A kondenzvíz bemeneti/kimeneti hőmérséklete 30℃/35℃. Hőmérséklet kifejezés: hűtött víz kimeneti hőmérséklete 5 ℃ ~ 15 ℃, hűtővíz bemeneti hőmérséklete 19 ℃ ~ 33 ℃.

Alacsony hőmérsékletű vízhűtéses fűrészhűtő (egy kompresszor) -5 ℃

SW-
Írja be			60SX	80SX	105SX	115SX	140SX	150SX	180SX	190SX	210SX	225SX	245SX	300SX	310SX	340SX	370SX	385SX	450SX	490SX	525SX	590SX
Névleges hűtőteljesítmény		kW	58.9	80	105.3	113.7	138.9	152.6	180	189.5	208.4	225.3	247.4	294.7	311.6	341.1	369.5	384.2	447.4	490.5	524.2	590.5
Névleges hűtőteljesítmény		10⁴kcal/óra	5.1	6.9	9.1	9.8	11.9	13.1	15.5	16.3	17.9	19.4	21.3	25.3	26.8	29.3	31.8	33	38.5	42.2	45.1	50.8
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A
Kompresszor	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőbemenet (kW)		21	28	35	38	46	50	57	60	66	72	80	93	98	106	114	118	136	150	160	180
	Névleges áram (A)		36.6	48	59.8	65.6	79.8	86.9	97	102	112.3	122.5	136.2	158.2	167	181	194.8	201	231.6	256.9	272.9	306.8
	Energetikai szabályozás		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Párologtató	Írja be		Csőszáraz nagy hatásfokú hőcserélő
	Áramlás (m³/h)		10.9	14.8	19.5	21	25.7	28.2	33.3	35.1	38.6	41.7	45.8	54.5	57.6	63.1	68.4	71.1	82.8	90.7	97	109.2
	Víznyomásesés (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Interfész mérete (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondenzátor	Írja be		Cső nagy hatásfokú hőcserélő
	Áramlás (m³/h)		13.8	18.6	24.1	26.1	31.8	34.9	40.8	42.9	47.2	51.1	56.3	66.7	70.4	76.9	83.2	86.4	100.3	110.2	117.7	132.5
	Víznyomásesés (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Interfész mérete (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Hűtőközeg	Írja be		R134A										R134A
Hűtőközeg	Hűtőközeg volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Teljes méretek	Hossz (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	szélesség (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Magasság (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Súly	A gép súlya (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Súly	Üzemi súly (kg)		890	1140	1290	1410	1530	1660	1800	1840	1880	1960	2240	2460	2860	2960	3050	3300	3600	4300	4450	4700
Állapot: A hűtővíz bemeneti/kimeneti hőmérséklete 0 ℃/-5 ℃; A kondenzvíz bemeneti/kimeneti hőmérséklete 30 ℃/35 ℃ Hőmérséklet kifejezés: Hűtött víz kimeneti hőmérséklete -7 ℃ ~ 5 ℃; A hűtővíz bemeneti hőmérséklete 19 ℃ ~ 33 ℃. A hűtött vizet fagyállóként 25% glikolos vízzel vagy 20% kalcium-kloriddal kell hozzáadni.

Alacsony hőmérsékletű vízhűtéses fűrészhűtő (kettős kompresszorok) -5 ℃

SW-
Írja be			120DX	160DX	210DX	230DX	280DX	300DX	360DX	380DX	420DX	450DX	490DX	600DX	620DX	680DX	740DX	770DX	900DX	980DX	1050DX	1180DX
Névleges hűtőteljesítmény		kW	117.9	160	210.5	227.4	277.9	305.3	360	378.9	416.8	450.5	494.7	589.5	623.2	682.1	738.9	768.4	894.7	981.1	1048.4	1181.1
Névleges hűtőteljesítmény		10⁴kcal/óra	10.1	13.8	18.1	19.6	23.9	26.2	31	32.6	35.8	38.7	42.5	50.7	53.6	58.7	63.5	66.1	76.9	84.4	90.1	101.6
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A
Kompresszor	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőbemenet (kW)		42	56	70	76	92	100	114	120	132	144	160	186	196	212	228	236	272	300	320	360
	Névleges áram (A)		73.2	96	119.6	131.2	159.6	173.8	194	204	224.6	245	272.4	316.4	334	362	389.6	402	463.2	513.8	545.8	613.6
	Energetikai szabályozás		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-...100%							0-12,5%-25%-37,5%-...100%
Párologtató	Írja be		Csőszáraz nagy hatásfokú hőcserélő
	Áramlás (m³/h)		21.8	29.6	38.9	42.1	51.4	56.5	66.6	70.1	77.1	83.3	91.5	109.1	115.3	126.2	136.7	142.2	165.5	181.5	194	218.5
	Víznyomásesés (kPa)		50	50	52	52	54	54	55	55	58	60	65	68	68	70	70	72	72	73	73	75
	Interfész mérete (mm)		DN100		DN125			DN150					DN150	DN200						DN250
Kondenzátor	Írja be		Cső nagy hatásfokú hőcserélő
	Áramlás (m³/h)		27.5	37.2	48.3	52.2	63.6	69.7	81.5	85.8	94.4	102.3	112.6	133.4	140.9	153.8	166.3	172.8	200.7	220.3	235.4	265.1
	Víznyomásesés (kPa)		45	45	48	48	50	52	52	54	55	55	62	65	65	67	68	68	70	70	72	72
	Interfész mérete (mm)		DN100		DN125	DN80*2	DN¹00*2				DN125*2		DN125*2		DN150*2					DN200*2
Hűtőközeg	Írja be		R134A										R134A
Hűtőközeg	Hűtőközeg volume(kg)		40	50	64	70	80	92	106	110	120	130	140	170	180	200	220	240	280	330	340	370
Teljes méretek	Hossz (mm)		2950	2950	3250	3285	3285	3555	3540	3540	3800	3800	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	szélesség (mm)		1060	1085	950	1000	1050	1050	1100	1200	1260	1310	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Magasság (mm)		1545	1620	1630	1785	1900	1915	1920	1920	2020	2050	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Súly	A gép súlya (kg)		1650	1850	2100	2300	2400	2600	3000	3050	3300	3750	4000	4500	5300	6000	6300	7000	7300	8300	8400	8550
Súly	Üzemi súly (kg)		1885	2135	2535	2635	2720	3070	3510	3560	3880	4130	4370	4870	5850	6550	6785	7535	7835	8885	9085	9285
Állapot: Hűtővíz bemeneti/kimeneti hőmérséklete 0 ℃/-5 ℃; A kondenzvíz bemeneti/kimeneti hőmérséklete 30 ℃/35 ℃ Hőmérséklet kifejezés: Hűtött víz kimeneti hőmérséklete -7 ℃ ~ 5 ℃; A hűtővíz bemeneti hőmérséklete 19℃-33℃. A hűtött vizet fagyállóként 25% glikolos vízzel vagy 20% kalcium-kloriddal kell hozzáadni.

Alacsony hőmérsékletű vízhűtéses fűrészhűtő (egy kompresszor) -15 ℃

SW-
Írja be			40SY	55SY	75SY	80SY	100SY	105SY	125SY	130SY	140SY	155SY	170SY	200ASY	210SY	230SY	250SY	260SY	300SY	330SY	360SY	400SY
Névleges hűtőteljesítmény		kW	40	55	75	80	100	105	125	130	140	155	170	200	210	230	250	260	300	330	360	400
Névleges hűtőteljesítmény		10⁴kcal/óra	3.4	4.7	6.4	6.9	8.6	9	10.7	11.2	12	13.3	14.6	17.2	18.1	19.8	21.5	22.4	25.8	28.4	31	34.4
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A
Kompresszor	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőbemenet (kW)		19	25	30	34	42	45	50	53	58	64	71	82	87	94	101	105	123	136	145	160
	Névleges áram (A)		32.9	43.3	54.4	59.6	72.6	79.1	89	93.6	103.1	112.4	125.1	145.2	153.3	166.1	178.8	184.5	212.6	235.9	250.5	281.7
	Energetikai szabályozás		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Párologtató	Írja be		Csőszáraz nagy hatásfokú hőcserélő
	Áramlás (m³/h)		8	11.1	15.1	16.1	20.1	21.1	25.1	26.1	28.1	31.2	34.2	40.2	42.2	46.2	50.3	52.3	60.3	66.3	72.4	80.4
	Víznyomásesés (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Interfész mérete (mm)		DN50				DN65				DN80		DN100				DN125
Kondenzátor	Írja be		Cső nagy hatásfokú hőcserélő
	Áramlás (m³/h)		10.1	13.8	18.1	19.6	24.4	25.8	30.1	31.5	33.2	37.7	41.5	48.5	51.1	55.7	60.4	62.8	72.8	80.2	86.9	96.3
	Víznyomásesés (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Interfész mérete (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Hűtőközeg	Írja be		R134A										R134A
Hűtőközeg	Hűtőközeg volume(kg)		16	22	25	30	35	40	45	50	53	56	60	65	70	80	90	95	110	125	135	145
Teljes méretek	Hossz (mm)		2350	2350	2700	2700	2850	2850	3000	3000	3020	3020	3020	3300	3400	3400	3400	3400	3550	3550	3550	3550
	szélesség (mm)		680	680	730	750	850	850	905	905	920	950	980	980	1000	1000	1050	1050	1130	1250	1250	1300
	Magasság (mm)		1300	1300	1510	1550	1600	1600	1670	1670	1730	1750	1770	1890	2010	2010	2010	2010	2090	2200	2200	2250
Súly	A gép súlya (kg)		830	1030	1120	1240	1310	1390	1600	1670	1740	1810	2040	2250	2520	2800	2850	3030	3380	3780	4160	4380
Súly	Üzemi súly (kg)		1030	1230	1320	1490	1560	1640	1850	1970	2040	2110	2340	2550	2820	3100	3200	3250	3430	3980	4380	4560
Állapot: A hűtővíz bemeneti/kimeneti hőmérséklete -10 ℃/-15 ℃; A kondenzvíz bemeneti/kimeneti hőmérséklete 30 ℃/35 ℃. Hőmérséklet: A hűtött víz kimeneti hőmérséklete -17 ℃ ~ -7 ℃; A hűtővíz bemeneti hőmérséklete 19℃~33℃. A lehűtött vizet fagyállóként 40% glikolos vízzel vagy 25% kalcium-kloriddal kell hozzáadni.

Alacsony hőmérsékletű vízhűtéses csavarhűtő (kettős kompresszorok) -15 ℃

Sw-
Írja be			80DY	110DY	150DY	160DY	200DY	210DY	250DY	260DY	280DY	310DY	340DY	400DY	420DY	460DY	500DY	520DY	600DY	660DY	720DY	800DY
Névleges hűtőteljesítmény		kW	80	110	150	160	200	210	250	260	280	310	340	400	420	460	500	520	600	660	720	800
Névleges hűtőteljesítmény		10⁴kcal/óra	6.9	9.5	12.9	13.8	17.2	18.1	21.5	22.4	24.1	26.7	29.2	34.4	36.1	39.6	43	44.7	51.6	56.7	61.9	68.8
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A
Kompresszor	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőbemenet (kW)		38	50	60	68	84	90	100	106	116	128	142	164	174	188	202	210	246	272	290	320
	Névleges áram (A)		65.8	86.6	108.8	119.2	145.2	158.2	178	187.2	206.2	224.8	250.2	290.4	306.6	332.2	357.6	369	425.2	471.8	501	563.4
	Energetikai szabályozás		0-16,5%-33%-...100%			0-12,5%-25%-37,5%...100%							0-12,5%-25%-37,5%-...100%
Párologtató	Írja be		Csőszáraz nagy hatásfokú hőcserélő
	Áramlás (m³/h)		16.1	22.1	30.2	32.2	40.2	42.2	50.3	52.3	56.3	62.3	68.3	80.4	84.4	92.5	100.5	104.5	120.6	132.7	144.7	160.8
	Víznyomásesés (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Interfész mérete (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondenzátor	Írja be		Cső nagy hatásfokú hőcserélő
	Áramlás (m³/h)		20.3	27.5	36.1	39.2	48.8	51.6	60.2	63	66.4	75.3	82.9	97	102.2	111.5	120.7	125.6	145.5	160.3	173.7	192.6
	Víznyomásesés (kPa)		45	45	48	48	52	52	55	55	58	58	58	60	60	60	65	65	70	70	72	74
	Interfész mérete (mm)		DN80		DN100	DN65*2	DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Hűtőközeg	Írja be		R134A
Hűtőközeg	Hűtőközeg volume(kg)		32	44	50	60	70	80	90	100	106	112	120	130	140	160	180	190	220	250	270	290
Teljes méretek	Hossz (mm)		2950	2950	2950	3150	3150	3150	3570	3570	3570	3570	3700	3700	3700	3700	3700	4500	4500	4500	4900	4900
	szélesség (mm)		1140	1140	1200	1000	1050	1050	1100	1100	1200	1250	1310	1310	1350	1350	1400	1400	1550	1550	1550	1600
	Magasság (mm)		1480	1480	1500	1800	1850	1850	1850	1850	1900	1900	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Súly	A gép súlya (kg)		1500	1700	1950	2150	2250	2450	2850	2900	3050	3500	3750	4250	5050	5750	5850	6550	6850	7850	7950	8100
Súly	Üzemi súly (kg)		1785	2035	2435	2535	2620	2970	3410	3460	3680	3930	4170	4670	5650	6350	6385	7135	7435	8485	8685	8885
Állapot: hűtővíz bemeneti/kimeneti hőmérséklet -10 ℃/-15 ℃; kondenzvíz bemeneti/kimeneti hőmérséklet 30 ℃/35 ℃ Hőmérséklet: Hűtött víz kimeneti hőmérséklete -17 ℃ ~ -7 ℃; A hűtővíz bemeneti hőmérséklete 19℃~33℃. A lehűtött vizet fagyállóként 40% glikolos vízzel vagy 25% kalcium-kloriddal kell hozzáadni.

Alacsony hőmérsékletű vízhűtéses fűrészhűtő (egy kompresszoros) -25 ℃
sw-
Írja be			30ST	40ST	50ST	55AT	70ST	75ST	90ST	95ST	100ST	HOST	120ST	145ST	155ST	170ST	180ST	190ST	220ST	240ST	260ST	290ST
Névleges hűtőteljesítmény		kW	30	40	52	56	68	75	88.5	93.5	102	110	122	145	153	168	182	187	220	241	258	290
Névleges hűtőteljesítmény		10⁴kcal/óra	2.6	3.4	4.3	4.7	6	6.4	7.3	7.7	8.6	9.5	10.5	12.5	13.2	14.4	15.6	16.1	18.9	20.7	22.2	24.9
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A
Kompresszor	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőbemenet (kW)		19.5	25.5	32	36.5	44	48.4	54.4	57.3	63	68.8	76.5	88.9	93.8	101.7	109.4	112.9	130	144	153	172
	Névleges áram (A)		33	43.6	54.6	62.3	75.8	82.6	93	97.8	107.7	117.5	130.6	151.7	160.2	173.5	186.8	192.8	222.1	246.4	261.7	294.2
	Energetikai szabályozás		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Párologtató	Írja be		Csőszáraz nagy hatásfokú hőcserélő
	Áramlás (m³/h)		6.4	8.5	10.6	11.7	14.8	15.9	18	19.1	21.2	23.3	25.4	29.7	31.8	35	37.1	39.2	44.5	49.8	53	59.4
	Víznyomásesés (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Interfész mérete (mm)		DN50				DN65				DN80		DN100				DN125
Kondenzátor	Írja be		Cső nagy hatásfokú hőcserélő
	Áramlás (m³/h)		8.6	11.4	14.1	15.5	19.6	21	23.7	24.9	27.7	30.3	33.4	38.9	41.3	45.2	48.2	50.6	58.1	64.8	68.8	76.7
	Víznyomásesés (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Interfész mérete (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Hűtőközeg	Írja be		R134A										R134A
Hűtőközeg	Hűtőközeg volume(kg)		7.7	10.2	14.1	15.4	19.2	20.5	23	24.3	26.9	29.4	32	38.4	39.7	43.5	47.3	48.6	56.3	62.7	67.8	75.5
Teljes méretek	Hossz (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	szélesség (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Magasság (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Súly	A gép súlya (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	4030	4210	4430
Súly	Üzemi súly (kg)		1160	1360	1450	1620	1690	1770	1980	2140	2210	2280	2510	2720	2990	3270	3370	3450	3630	3980	4580	4760
Állapot: A hűtővíz bemeneti/kimeneti hőmérséklete -20 ℃/-25 ℃; A kondenzvíz bemeneti/kimeneti hőmérséklete 30 ℃/35 ℃. Hőmérséklet időtartama: hűtött víz kimeneti hőmérséklete -27 ℃ ~ 17 ℃; A hűtővíz bemeneti hőmérséklete 19℃-33℃; A lehűtött vizet szükség szerint 50%-os glikolos vízzel vagy 27%-os kalcium-kloriddal kell hozzáadni.

Alacsony hőmérsékletű vízhűtéses csavarhűtő (kettős kompresszorok) -25 ℃

Sw-
Írja be			60DT	80DT	100DT	110DT	140DT	150DT	180DT	190DT	200DT	220DT	240DT	290DT	310DT	340DT	360DT	380DT	440DT	480DT	520DT	580DT
Névleges hűtőteljesítmény		kW	60	80	104	112	136	150	177	187	204	220	244	290	306	336	364	374	440	482	516	580
Névleges hűtőteljesítmény		10⁴kcal/óra	5.2	6.9	8.6	9.5	12	12.9	14.6	15.5	17.2	18.9	21	24.9	26.3	28.9	31.3	32.2	37.8	41.4	44.4	49.9
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A
Kompresszor	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőbemenet (kW)		39	51	64	73	88	96.8	108.8	114.6	126	137.6	153	177.8	187.6	203.4	218.8	225.8	260	288	306	344
	Névleges áram (A)		66	87.2	109.2	124.6	151.6	165.2	186	195.6	215.4	235	261.2	303.4	320.4	347	373.6	385.6	444.2	492.8	523.4	588.4
	Energetikai szabályozás		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-...100%							0-12,5%-25%-37,5%-...100%
Párologtató	Írja be		Csőszáraz nagy hatásfokú hőcserélő
	Áramlás (m³/h)		12.7	17	21.2	23.3	29.7	31.8	36	38.2	42.4	46.6	50.9	59.4	63.6	70	74.2	78.4	89	99.6	106	118.7
	Víznyomásesés (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Interfész mérete (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondenzátor	Írja be		Cső nagy hatásfokú hőcserélő
	Áramlás (m³/h)		17.2	22.7	28.2	31	39.2	42	47.5	49.9	55.4	60.5	66.7	77.7	82.6	90.5	96.3	101.1	116.3	129.7	137.6	153.4
	Víznyomásesés (kPa)		45	45	48	48	52	52	55	55	58	58	54	54	56	58	58	62	62	70	72	72
	Interfész mérete (mm)		DN50*2		DN65*2		DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Hűtőközeg	Írja be		R134A
Hűtőközeg	Hűtőközeg volume(kg)		15.4	20.5	28.1	30.7	38.4	40.9	46.1	48.6	53.7	58.9	64	76.8	79.3	87	94.7	97.2	112.6	125.4	135.6	151
Teljes méretek	Hossz (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	szélesség (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Magasság (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Súly	A gép súlya (kg)		1700	1900	2150	2350	2450	2650	3050	3100	3350	3800	4050	4550	5350	6050	6150	6850	7150	8150	8250	8400
Súly	Üzemi súly (kg)		2235	2485	2885	2985	3070	3420	3860	3910	4180	4430	4670	5170	6050	6750	6785	7535	7835	8885	9085	9285
Állapot: hűtővíz bemeneti/kimeneti hőmérséklet -20 ℃/-25 ℃; kondenzvíz bemeneti/kimeneti hőmérséklete 30 ℃/35 ℃ Hőmérséklet: Hűtött víz kimeneti hőmérséklete -27 ℃ ~ 17 ℃; A hűtővíz bemeneti hőmérséklete 19℃-33℃; A lehűtött vízhez szükség szerint 50% glikolos vizet vagy 27% kalcium-kloridot kell hozzáadni.

Alacsony hőmérsékletű vízhűtéses csavaros hűtő (egy kompresszoros) -35 ℃

Sw-
Írja be			16SZ	22SZ	29SZ	32SZ	40SZ	43SZ	50SZ	53SZ	58SZ	63SZ	69SZ	82SZ	87SZ	95SZ	103SZ	107SZ	123SZ	137SZ	148SZ	165SZ
Névleges hűtőteljesítmény		kW	16	22	29	32	40	43	50	53	58	63	69	82	87	95	103	107	123	137	148	165
Névleges hűtőteljesítmény		10⁴kcal/óra	1.4	1.9	2.5	2.8	3.4	3.7	4.3	4.6	5	5.4	5.9	7.1	7.5	8.2	8.9	9.2	10.6	11.8	12.7	14.2
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A
Kompresszor	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőbemenet (kW)		17	23	29	31	39	42	48	50	55	60	66	78	82	90	97	100	116	129	138	153
	Névleges áram (A)		30.2	41.1	53.7	57	71.7	73.5	82.7	88.7	97.6	104.2	111.9	131.9	142.7	155.5	165.2	172.1	201.2	220.8	238	265.1
	Energetikai szabályozás		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Párologtató	Írja be		Csőszáraz nagy hatásfokú hőcserélő
	Áramlás (m³/h)		3.5	4.9	6.4	7.1	8.8	9.5	11.1	11.7	12.8	13.9	15.2	18.1	19.2	21	22.8	23.6	27.2	30.3	32.7	36.5
	Víznyomásesés (kPa)		45	45	47	47	48	50	50	52	52	54	58	58	60	60	62	65	68	70	70	72
	Interfész mérete (mm)		DN40				DN50				DN65		DN80				DN100
Kondenzátor	Írja be		Cső nagy hatásfokú hőcserélő
	Áramlás (m³/h)		5.7	7.7	10	10.8	13.6	14.6	16.9	17.7	19.4	21.2	23.2	27.5	29.1	31.8	34.4	35.6	41.1	45.8	49.2	54.7
	Víznyomásesés (kPa)		35	35	46	46	47	48	48	50	50	50	55	57	58	58	60	62	65	68	68	70
	Interfész mérete (mm)		DN40		DN50		DN65				DN80		DN80		DN100					DN125
Hűtőközeg	Írja be		R134A
Hűtőközeg	Hűtőközeg volume(kg)		4.3	5.9	7.8	8.6	10.8	116	13.5	14.3	15.6	17	18.6	22.1	23.4	25.6	27.7	28.8	33.1	36.9	39.9	44.4
Teljes méretek	Hossz (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	szélesség (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Magasság (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Súly	A gép súlya (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	3930	4210	4430
Súly	Üzemi súly (kg)		1140	1340	1430	1600	1670	1750	1960	2120	2190	2260	2490	2700	2955	3235	3335	3415	3580	4130	4530	4710
Állapot: A hűtővíz bemeneti/kimeneti hőmérséklete -30 ℃/-35 ℃; A kondenzvíz bemeneti/kimeneti hőmérséklete 30 ℃/35 ℃. Hőmérséklet: A hűtött víz kimeneti hőmérséklete -37 ℃ ~ -27 ℃; A hűtővíz bemeneti hőmérséklete 19℃-33℃; A hűtött vízhez szükség szerint 57% glikolos vizet vagy 30% kalcium-kloridot kell hozzáadni.

Alacsony hőmérsékletű vízhűtéses csavarhűtő (kettős kompresszorok) -35 ℃

Sw-
Írja be			32DZ	44DZ	58DZ	64DZ	80DZ	86DZ	100 DZ	106DZ	116DZ	126DZ	138DZ	164DZ	174DZ	190 DZ	206DZ	214DZ	246DZ	274DZ	296DZ	330DZ
Névleges hűtőteljesítmény		kW	32	44	58	64	80	86	100	106	116	126	138	164	174	190	206	214	246	274	296	330
Névleges hűtőteljesítmény		10⁴kcal/óra	2.8	3.8	5	5.5	6.9	7.4	8.6	9.1	10	10.8	11.9	14.1	15	16.3	17.7	18.4	21.2	23.6	25.5	28.4
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A
Kompresszor	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőbemenet (kW)		34	46	58	62	78	84	96	100	110	120	132	156	164	180	194	200	232	258	276	306
	Névleges áram (A)		60.4	82.2	107.4	114	143.4	147	165.4	177.4	195.2	208.4	223.8	263.8	285.4	311	330.4	344.2	402.4	441.6	476	530.2
	Energetikai szabályozás		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-...100%							0-12,5%-25%-37,5%-...100%
Párologtató	Írja be		Csőszáraz nagy hatásfokú hőcserélő
	Áramlás (m³/h)		7.1	9.7	12.8	14.1	17.7	19	22.1	23.4	25.6	27.8	30.5	36.2	38.5	42	45.5	47.3	54.4	60.6	65.4	72.9
	Víznyomásesés (kPa)		50	50	52	52	54	54	55	58	58	60	62	64	64	64	65	68	68	70	70	72
	Interfész mérete (mm)		DN50		DN65		DN80			DN100			DN100	DN125						DN150
Kondenzátor	Írja be		Cső nagy hatásfokú hőcserélő
	Áramlás (m³/h)		11.4	15.5	20	21.7	27.2	29.2	33.7	35.4	38.9	42.3	46.4	55	58.1	63.6	68.8	71.2	82.2	91.5	98.4	109.4
	Víznyomásesés (kPa)		45	45	48	48	52	52	52	55	55	58	60	60	62	62	63	65	65	68	70	70
	Interfész mérete (mm)		DN40*2		DN50*2		DN65*2				DN80*2		DN80*2		DN100*2					DN125*2
Hűtőközeg	Írja be		R134A
Hűtőközeg	Hűtőközeg volume(kg)		8.6	11.9	15.6	17.2	21.5	23.2	26.9	28.5	31.2	33.9	37.2	44.2	46.9	51.2	55.5	57.6	66.3	73.8	79.7	88.9
Teljes méretek	Hossz (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	szélesség (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Magasság (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Súly	A gép súlya (kg)		1625	1825	2065	2265	2365	2555	2955	3005	3255	3705	3955	4450	5250	5950	6250	6930	7230	8230	8330	8480
Súly	Üzemi súly (kg)		1845	2045	2285	2535	2635	2825	3225	3325	3575	4025	4275	4770	5570	6270	6700	7380	7680	8680	8780	8930
Állapot: A hűtővíz bemeneti/kimeneti hőmérséklete -20 ℃/-25 ℃; A kondenzvíz bemeneti/kimeneti hőmérséklete 30 ℃/35 ℃. Hőmérséklet időtartama: hűtött víz kimeneti hőmérséklete -27 ℃ ~ 17 ℃; A hűtővíz bemeneti hőmérséklete 19℃-33℃; A hűtött vízhez szükség szerint 57% glikolos vizet vagy 30% kalcium-kloridot kell hozzáadni.

Vízhűtéses csavaros egykompresszoros kétfokozatú hűtő (-45 ℃)
SW-
Írja be			35SLT	38SLT2	48SLT	50SLT2	125SLT	135SLT2
Névleges hűtőteljesítmény		kW	35	38	48	50	125	135
Névleges hűtőteljesítmény		10⁴kcal/óra	3	3.3	4.1	4.3	10.7	11.6
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A
Kompresszor	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőbemenet (kW)		33	37	40	46	116	131
	Névleges áram (A)		56	64	68	78	196.5	222
	Energetikai szabályozás		0-25%-50%-75%-100%
Párologtató	Írja be		Rozsdamentes acél nagy hatásfokú hőcserélő
	Áramlás (m³/h)		16	17	22	24	58	62
	Víznyomásesés (kPa)		95	95	95	95	120	120
	Interfész mérete (mm)		DN80	DN80	DN80	DN80	DN125	DN125
Kondenzátor	Írja be		Cső nagy hatásfokú hőcserélő
	Áramlás (m³/h)		20	20	28	28	72	78
	Víznyomásesés (kPa)		80	80	80	80	46	46
	Interfész mérete (mm)		DN80	DN80	DN80	DN80	DN150	DN150
Hűtőközeg			R134A
Teljes méretek	Hossz (mm)		2880	2880	3200	3200	4100	4100
	szélesség (mm)		1100	1100	1100	1100	1300	1300
	Magasság (mm)		1650	1680	1800	1850	2100	2150
Súly	A gép súlya (kg)		1280	1330	1850	1920	4500	4560
Súly	Üzemi súly (kg)		1380	1420	2020	2080	4950	5050
Állapot A hűtővíz bemeneti/kimeneti hőmérséklete -40 ℃ /-45 ℃ A kondenzvíz bemeneti/kimeneti hőmérséklete 30 ℃/35 ℃. Hőmérséklet időtartama: A hűtött víz kimeneti hőmérséklete -47 ℃ ~ -37 ° C; A hűtővíz bemeneti hőmérséklete 19 ℃ ~ 33 ℃. A hűtött vizet 60%-os glikolos vízzel kell hozzáadni fagyállóként.

Vízhűtéses csavaros kaszkádhűtő (-55°C)
SW-
Írja be			65DFD	90DFD	125DFD	170DFD	210DFD	250DFD	330DFD
Névleges hűtőteljesítmény		kW	65	90	125	170	210	250	330
Névleges hűtőteljesítmény		10⁴kcal/óra	5.6	7.7	10.7	14.6	18.1	21.5	28.4
Futtassa a vezérlést			Használjon PLC mikroszámítógépes vezérlést
Tápegység			380V/3N/50HZ
Indítási típus			Y-A
Alacsony nyomásszint	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőközeg		R23
	Hűtsük le		Etanol
	Bemenő hűtőteljesítmény (kW)		30	39	52	69	82	98	125
	Névleges áram (A)		70	93	128	172	205	245	315
	Áramlás (m³/h)		27.7	38.4	53.3	72.5	89.6	106.6	140.7
	Víznyomásesés (kPa)		95	100	100	110	110	120	120
	Interfész mérete (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Párologtató		Rozsdamentes acél nagy hatásfokú hőcserélő
Magas nyomásszint	Írja be		Félig zárt 5:6 arányú aszimmetrikus ikercsigás kompresszor
	Hűtőközeg		R134A/R404A
	Bemenő hűtőteljesítmény (kW)		46	60	80	105	130	160	205
	Névleges áram (A)		121	153	202	265	335	390	500
	Áramlás (m³/h)		28	38	51	69	85	102	132
	Víznyomásesés (kPa)		70	70	70	75	75	80	80
	Interfész mérete (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Kondenzátor		Cső nagy hatásfokú hőcserélő
Teljes méretek	Hossz (mm)		3000	3000	3200	3200	3200	5000	5000
	szélesség (mm)		1800	1800	1800	1800	1800	1900	1900
	Magasság (mm)		1750	1800	1800	1850	1950	2250	2450
A gép súlya (kg)			1850	2100	2300	2600	2800	3900	4500
Állapot: A hűtővíz bemeneti/kimeneti hőmérséklete -50 ℃/-55 ℃; A kondenzvíz bemeneti/kimeneti hőmérséklete 30 ℃/35 ℃. Hőmérséklet: A hűtött víz kimeneti hőmérséklete -57 ℃ ~ -47 ℃; A hűtővíz bemeneti hőmérséklete 19℃~33℃. Fagyállóként etanollal hűtött vizet kell hozzáadni.

Shanghai Soouney Refrigeration Equipment Co., Ltd.

Soouney-ról.

Technológiai referenciaérték az ipari hűtési ágazatban

Shanghai Soouney Refrigeration Equipment Co., Ltd. is a large-to-medium-sized high-tech enterprise within Shanghai's refrigeration sector, integrating research, development, production and sales. We are China Környezeti hőmérsékletű kriogén egykompresszoros kettős kompresszoros vízhűtéses csavaros hűtő Suppliers and Wholesale Környezeti hőmérsékletű kriogén egykompresszoros kettős kompresszoros vízhűtéses csavaros hűtő Company. Upholding the quality principles of 'integrity, quality, service and innovation', the company pursues a development philosophy centred on humanisation and technological advancement, driving product R&D and manufacturing with high starting points and stringent standards. It has now grown into a renowned brand in the domestic and international markets for cabinet air conditioners and industrial chillers, earning high recognition from industry professionals and a broad customer base. Rooted in the Chinese market, it provides reliable refrigeration solutions to clients worldwide. We focus on international trade and B2B business, providing tailored solutions to global clients. We ensure the smooth, stable, and long-term operation of your projects with a comprehensive research and development, production, sales, and after-sales service system. We have nearly 20 years of experience in providing one-stop solutions for overseas projects.

0

Helyszín
0

Létrehozva
0+

Alkalmazottak

Olvasson tovább

2026-08-12 Ipari hírek
Beltéri klímaberendezés: jellemzők, alkalmazások és kivála...
Az elektronika gyorsabban meghibásodik a hő hatására, mint szinte bármilyen más módon. An beltéri klímaberendezés kifejezetten azért létezik, hogy ezt megakadályozza, lezárja az elektronikát a vezérlőpanelen vagy az automatika burkolatán belül, és zárt hűtőkört m...
Learn More
2026-08-05 Ipari hírek
Szekrény légkondicionáló egység: Jellemzők, alkalmazások é...
A Szekrény klímaberendezés egy kompakt hűtőrendszer, amely közvetlenül egy elektromos házra van felszerelve, hogy a PLC-ket, meghajtókat és vezérlőelemeket biztonságos üzemi hőmérsékleten belül tartsa. A szobaklímával ellentétben soha nem keveri össze a külső lev...
Learn More
2026-07-29 Ipari hírek
Gépházi klímaberendezés: Alkalmazások, előnyök és kiválasz...
Az elektronikus alkatrészek gyorsabban meghibásodnak forró, poros környezetben, mint szinte bármely más körülmény, amellyel egy ipari vezérlőterem szembesül. A gépházi szekrény klíma egyszerre oldja meg mindkét problémát, stabil működési hőmérsékleten tartja a zá...
Learn More

Iparági tudás

Hogyan ér el rendkívül alacsony hőmérsékletet a kriogén vízhűtéses csavaros hűtő?

A modern ipari hűtési alkalmazásokban az ultraalacsony hőmérséklet elérése nem egyszerűen a hűtési kapacitás növelésén múlik – ez precíz termodinamikai szabályozást, speciális rendszerarchitektúrát és fejlett komponensintegrációt igényel. A kriogén vízhűtéses csavarhűtő egy kifinomult megoldást képvisel, amelyet arra terveztek, hogy hatékonyan működjön szélsőséges hőmérsékleti körülmények között, miközben megőrzi a stabilitást, a megbízhatóságot és az energiahatékonyságot.

Alapvető hűtési elv

Lényegében a kriogén vízhűtéses csigahűtő a gőzkompressziós hűtési cikluson alapul, amelyet többlépcsős kompresszió, optimalizált hűtőközeg-választás és precíz hőszabályozás javít.

Az alapfolyamatok áttekintése

Színpad	Leírás	Funkció
Tömörítés	Az alacsony hőmérsékletű hűtőközeg gőze összenyomódik	Növeli a nyomást és a hőmérsékletet
Kondenzáció	A hőt vízhűtés útján távolítják el	A gőzt folyadékká alakítja
Bővítés	A nyomás csökken a tágulási eszközön keresztül	Alacsony hőmérsékletű hűtőközeget állít elő
Párolgás	A hűtőközeg elnyeli a hőt a folyamatközegből	Ultra alacsony hűtést ér el

A kriogén hőmérséklet elérése érdekében a rendszer jellemzően többlépcsős vagy kaszkádos hűtési ciklusokat integrál, lehetővé téve a hőmérséklet fokozatos csökkentését a termodinamikai hatékonyság megőrzése mellett.

A csavarkompresszor technológia szerepe

A csavarkompresszor a rendszer központi hajtóeleme. A hagyományos dugattyús kompresszorokhoz képest folyamatos, stabil tömörítést biztosít minimális vibráció mellett.

Főbb előnyök

Folyamatos tömörítési folyamat zavartalan működést biztosít
Magas térfogati hatékonyság javítja a hűtési teljesítményt
Széles terhelhetőség támogatja a változó működési feltételeket
Csökkentett mechanikai kopás növeli a rendszer élettartamát

A kriogén vízhűtéses csavarhűtőben a kompresszort gyakran alacsony hőmérsékletű hűtőközegekhez optimalizálják, így még extrém nyomásviszonyok mellett is egyenletes teljesítményt biztosítanak.

Többlépcsős és kaszkád hűtőrendszerek

Az ultraalacsony hőmérséklet eléréséhez többre van szükség, mint egyetlen hűtőkörre. A legtöbb rendszer a következőket alkalmazza:

Többlépcsős tömörítés

A szekvenciális tömörítési fokozatok csökkentik a termikus feszültséget
Alacsonyabb párolgási hőmérsékleten javítja a hatékonyságot
Minimálisra csökkenti az energiaveszteséget működés közben

Kaszkád hűtés

Két vagy több független hűtőkört használ
Mindegyik áramkör egy optimális hőmérsékleti tartományban működik
A fokozatos hűtés érdekében hőcsere történik a fokozatok között

Rendszer típusa	Szerkezet	Hőmérséklet-képesség	Hatékonyság
Egylépcsős	Egyszerű hurok	Mérsékelten alacsony hőmérséklet	Mérsékelt
Többlépcsős	Szekvenciális tömörítés	Alacsonyabb hőmérsékleti tartomány	Magasabb
Kaszkád rendszer	Több hurok	Ultra-alacsony hőmérséklet	Optimális

A vízhűtő rendszer jelentősége

A léghűtéses rendszerekkel ellentétben a vízhűtés kiváló hőelvezetési hatékonyságot biztosít, ami kritikus a kriogén működéshez.

A vízhűtés előnyei

Magasabb hőátbocsátási tényező
Stabil kondenzációs hőmérséklet
Megnövelt rendszerhatékonyság nagy terhelés mellett
Csökkentett környezeti hőmérséklet hatása

A vízhűtéses kondenzátor biztosítja a folyamatból kivont hő hatékony eltávolítását, lehetővé téve a hűtőközeg hatékony kondenzációját még magas kompressziós szinten is.

Hűtőközeg kiválasztása a kriogén teljesítmény érdekében

A hűtőközeg megválasztása közvetlenül befolyásolja az elérhető hőmérséklet-tartományt és a rendszer hatékonyságát.

Kulcsfontosságú szempontok

Alacsony forráspont kriogén alkalmazásokhoz
Magas látens hő a hatékony energiaátvitel érdekében
Kémiai stabilitás alacsony hőmérsékleten
Környezetvédelmi megfelelés

Hűtőközeg tulajdonság	Hatás a rendszerre
Forráspont	Meghatározza a minimálisan elérhető hőmérsékletet
Lappangó hő	Befolyásolja a hűtési kapacitást
Hőstabilitás	Biztosítja a biztonságos működést
Kompatibilitás	Befolyásolja az anyagválasztást

A fejlett rendszerek kevert vagy fokozatos hűtőközegeket használhatnak a teljesítmény optimalizálása érdekében a különböző hőmérsékleti zónákban.

Hőcsere hatékonyság és tervezés

A hatékony hőcsere elengedhetetlen az ultraalacsony hőmérséklet eléréséhez.

Kulcsfontosságú hőcserélők

Párologtató : Elnyeli a hőt a folyamatközegből
Kondenzátor : Hőt ad le a hűtővíznek
Köztes hőcserélő (kaszkád rendszerekben): Hőt ad át a fokozatok között

Tervezési jellemzők

Megnövelt felület a jobb hőátadás érdekében
Optimalizált áramlási csatornák az egyenletes elosztás érdekében
Korrózióálló anyagok a hosszú távú tartósság érdekében

Anyagválasztás alacsony hőmérsékletű üzemeltetéshez

A kriogén körülmények szigorú követelményeket támasztanak az anyagteljesítményre vonatkozóan.

Anyagok összehasonlítása

Anyag	Előnyök	Korlátozások	Alkalmazás
Rozsdamentes acél	Kiváló korrózióállóság	Magasabb cost	Hőcserélők
Rézötvözetek	Magas hővezető képesség	Alacsony hőmérsékleten korlátozott szilárdság	Csövek
Alumíniumötvözetek	Könnyű és hatékony	Mérsékelt durability	Hőátadó alkatrészek
Speciális polimerek	Vegyi ellenállás	Hőmérséklet korlátozások	Tömítő elemek

Az anyagválasztás biztosítja a szerkezeti integritást és megakadályozza a ridegséget extrém hideg körülmények között.

Intelligens vezérlés és automatizálás

A modern kriogén vízhűtéses csigás hűtők nagymértékben támaszkodnak a fejlett vezérlőrendszerekre a pontosság fenntartása érdekében.

Vezérlőrendszer funkciói

Valós idejű hőmérséklet figyelés
Automatikus terhelés beállítás
Nyomás- és áramlásszabályozás
Biztonsági védelem és hibadiagnosztika

Ezek a rendszerek pontos hőmérséklet-stabilitást tesznek lehetővé, ami kritikus fontosságú olyan iparágakban, mint a gyógyszeripar, a vegyi feldolgozás és a fejlett gyártás.

Funkcionális képességek és ipari alkalmazások

Funkcionális áttekintés

Funkció	Leírás
Ultra alacsony hőmérsékletű hűtés	A hagyományos hűtőknél jóval alacsonyabb hőmérsékletet ér el
Folyamatos működés	Támogatja a 24 órás ipari folyamatokat
Energia optimalizálás	Csökkenti a működési költségeket
A folyamat stabilitása	Egyenletes hőviszonyokat tart fenn

Tipikus alkalmazások

Kémiai reakció hűtés
Gyógyszergyártás
Félvezető feldolgozás
Repülési anyagok vizsgálata
Alacsony hőmérsékletű tárolórendszerek

Integráció ipari rendszerekkel

A kriogén vízhűtéses csigahűtőt gyakran integrálják nagyobb folyamatrendszerekbe.

Integrációs funkciók

Moduláris kialakítás a skálázhatóság érdekében
Kompatibilitás a meglévő hűtési infrastruktúrával
Rugalmas konfiguráció különböző iparágak számára

A Shanghai Soouney Refrigeration Equipment Co., Ltd. létfontosságú szerepet játszik e technológia fejlesztésében. A kutatás-fejlesztést, a termelést és az értékesítést integráló high-tech vállalkozásként a vállalat erős piaci pozíciót szerzett az ipari hűtés területén. A szekrényes klímaberendezések és ipari hűtőberendezések terén szerzett szakértelme tükrözi a rendszerintegráció és a teljesítményoptimalizálás mélyreható ismereteit.

Más ipari hűtőberendezés-gyártók is hozzájárulnak a rendszerinnovációhoz a kompresszorok kialakításának, a hőcsere-hatékonyságnak és az intelligens vezérlési technológiáknak a fejlesztésével, tovább növelve a kriogén hűtőrendszerek megbízhatóságát.

Energiahatékonysági szempontok

Annak ellenére, hogy rendkívül alacsony hőmérsékleten üzemelnek, a modern rendszereket energiahatékonyságra tervezték.

Hatékonysági stratégiák

Változtatható frekvenciájú meghajtók (VFD)
Optimalizált tömörítési arányok
Fejlett szigetelési technikák
Hővisszanyerési lehetőségek

Ezek a funkciók csökkentik az energiafogyasztást, miközben fenntartják a magas hűtési teljesítményt.

Következtetés

A kriogén vízhűtéses csavarhűtő rendkívül alacsony hőmérsékletet ér el a fejlett termodinamikai ciklusok, a hatékony csavarkompresszor technológia, az optimalizált hűtőközeg-választás és a nagy teljesítményű hőcserélő rendszerek kombinációjával. Szélsőséges körülmények között is megőrzi stabilitását, nélkülözhetetlenné teszi a precíziós hajtású iparágakban.

Az intelligens vezérlések, a robusztus anyagok és a hatékony vízhűtés integrálásával ezek a rendszerek megbízható és állandó kriogén teljesítményt nyújtanak, kielégítve az ultraalacsony hőmérsékletű alkalmazások iránti növekvő keresletet.

GYIK

1. Milyen hőmérsékleti tartományt érhet el egy kriogén vízhűtéses csavarhűtő?
Rendkívül alacsony hőmérsékletet érhet el a rendszer kialakításától függően, gyakran messze a hagyományos ipari hűtőkénél, különösen kaszkád hűtőrendszerek használatakor.

2. Miért részesítik előnyben a vízhűtést a kriogén hűtőberendezésekben?
A vízhűtés hatékonyabb hőelvezetést és stabil működést biztosít, ami elengedhetetlen az ultraalacsony hőmérséklet fenntartásához.

3. Mely iparágak használnak általában kriogén vízhűtéses csavaros hűtőket?
Széles körben használják a gyógyszeriparban, a vegyi feldolgozásban, a félvezetőgyártásban és az űrkutatásban.

4. Hogyan javítja a csavarkompresszor a teljesítményt a kriogén rendszerekben?
Folyamatos, stabil tömörítést biztosít nagy hatékonysággal és minimális vibrációval, így alkalmas alacsony hőmérsékletű alkalmazásokhoz is.

5. Milyen tényezők befolyásolják a kriogén hűtőgép hatékonyságát?
A legfontosabb tényezők közé tartozik a hűtőközeg kiválasztása, a kompresszor kialakítása, a hőcserélő hatékonysága és a rendszervezérlés optimalizálása.

Fejlett gyártás

A globálisan vezető pozícióval összhangban
Hűtőberendezés-kutatás
Fejlesztési szabványok

Teljesen automatizált összeszerelő sorok

Automatizált összeszerelési technológiák alkalmazása a gyártási hatékonyság és a termék javítása érdekében következetesség.

Többfeltételes tesztelési platformok

A termék teljesítményének szimulációja különféle környezetekben és feltételek mellett megbízhatóság a különböző alkalmazások között.
